Röntgenbilder
können das Wissen über technische Instrumente verbessern, indem sie Bauteile
sichtbar und Funktionen verständlich machen. Mit diesen Geräten lassen sich
Winkel, Höhenmeter, Luftdruck und Zeiten messen. Damit dienen sie auch der
Orientierung. Wird aus den Objekt-Röntgenbildern ein digitales 3D-Modell des
Gegenstandes errechnet, dann können in diesem Modell mechanische Funktionen des
Gerätes virtuell getestet werden.
Über das Drei-Striche-Symbol rechts oben und dann das Haus-Symbol kommst Du zurück zur Übersichtsseite.
Über das Drei-Striche-Symbol rechts oben und dann das Haus-Symbol kommst Du zurück zur Übersichtsseite.

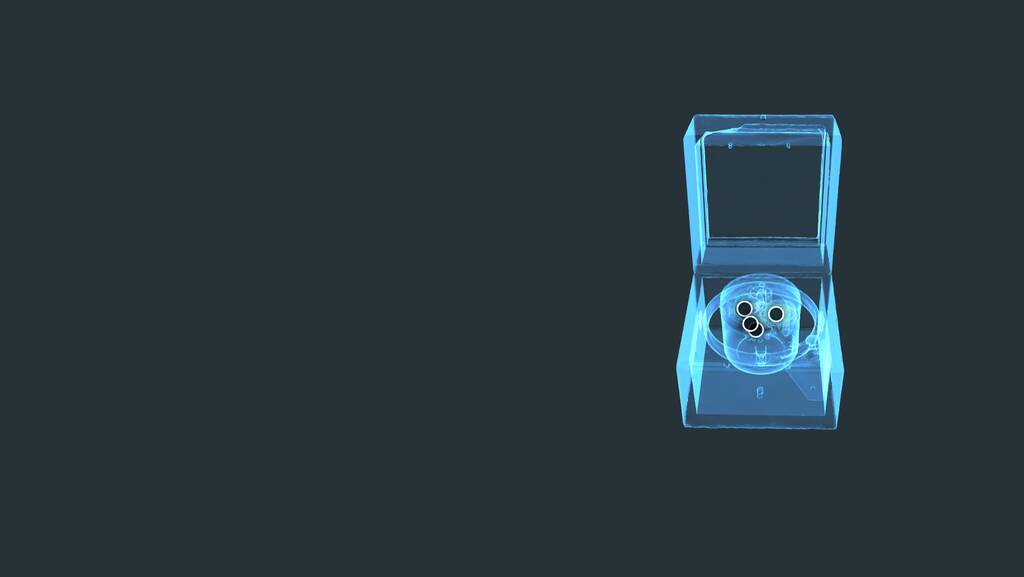

Schiffschronometer
Inv.-Nr. I/09128/00Schiffschronometer, Christian Friedrich Tiede, Berlin, Nr. 118Nr. 1
Um 1835/1840
Materialien: Holz, Messing, Glas, Papier
Da sich die Erde in 24 Stunden gleichmäßig 360° um ihre Achse dreht, kann aus einem Zeitunterschied zwischen zwei Orten ein Winkelunterschied errechnet werden. Aus diesem Winkelunterschied zwischen dem Bezugsort und dem Schiffsstandort lässt sich der Längengrad des Schiffsortes bestimmen. Seit den 1760er-Jahren verwendeten Navigatoren Schiffsuhren, um auf See zuverlässig die Zeit eines Bezugsortes zu bestimmen – beispielsweise Greenwich oder Paris. Mithilfe eines Sextanten wird der Breitengrad bestimmt. Aus der Information zu Breitengrad und Längengrad ergibt sich die exakte Schiffsposition auf See.
Über das Drei-Striche-Symbol rechts oben und dann das Haus-Symbol kommst Du zurück zur Übersichtsseite.
Materialien: Holz, Messing, Glas, Papier
Da sich die Erde in 24 Stunden gleichmäßig 360° um ihre Achse dreht, kann aus einem Zeitunterschied zwischen zwei Orten ein Winkelunterschied errechnet werden. Aus diesem Winkelunterschied zwischen dem Bezugsort und dem Schiffsstandort lässt sich der Längengrad des Schiffsortes bestimmen. Seit den 1760er-Jahren verwendeten Navigatoren Schiffsuhren, um auf See zuverlässig die Zeit eines Bezugsortes zu bestimmen – beispielsweise Greenwich oder Paris. Mithilfe eines Sextanten wird der Breitengrad bestimmt. Aus der Information zu Breitengrad und Längengrad ergibt sich die exakte Schiffsposition auf See.
Über das Drei-Striche-Symbol rechts oben und dann das Haus-Symbol kommst Du zurück zur Übersichtsseite.

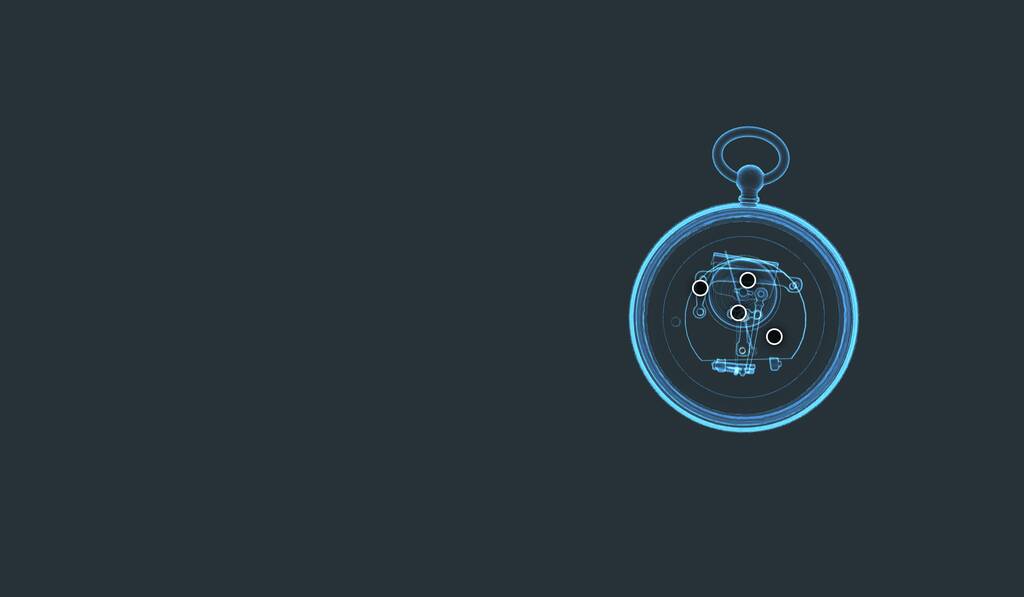

Taschenbarometer
Inv.-Nr. I/08989/00 Pos. 79Taschenbarometer zur Höhenmessung, Firma G. Lufft, Stuttgart, Nr. 18514Nr. 2
Um 1920/1930
Materialien: Messing, Glas, Papier, Chagrinleder, Textil
Barometer sind Messinstrumente zur Bestimmung des atmosphärischen Luftdrucks. Sie wurden in der Meteorologie und der Seeschifffahrt benutzt, um lokale Wetteränderungen kurzfristig vorherzusagen. Dieses Taschenbarometer diente außerdem der Höhenmessung im Gelände anhand des Luftdrucks. Sein Ziffernblatt zeigt zwei Ringskalen: Die innere Skala bezieht sich auf den Luftdruck, der in der – heute veralteten – Einheit Torr absteigend von 78 bis 46 angegeben ist. Die äußere Ringskala bezieht sich auf die Meterhöhe (MET) über dem Meeresspiegel aufsteigend von -200 bis +4.000. Das Gerät konnte mittels einer Kette an der Kleidung befestigt werden. Das 3D-Modell offenbart die Funktionsweise des Höhenmessers.
Über das Drei-Striche-Symbol rechts oben und dann das Haus-Symbol kommst Du zurück zur Übersichtsseite.
Materialien: Messing, Glas, Papier, Chagrinleder, Textil
Barometer sind Messinstrumente zur Bestimmung des atmosphärischen Luftdrucks. Sie wurden in der Meteorologie und der Seeschifffahrt benutzt, um lokale Wetteränderungen kurzfristig vorherzusagen. Dieses Taschenbarometer diente außerdem der Höhenmessung im Gelände anhand des Luftdrucks. Sein Ziffernblatt zeigt zwei Ringskalen: Die innere Skala bezieht sich auf den Luftdruck, der in der – heute veralteten – Einheit Torr absteigend von 78 bis 46 angegeben ist. Die äußere Ringskala bezieht sich auf die Meterhöhe (MET) über dem Meeresspiegel aufsteigend von -200 bis +4.000. Das Gerät konnte mittels einer Kette an der Kleidung befestigt werden. Das 3D-Modell offenbart die Funktionsweise des Höhenmessers.
Über das Drei-Striche-Symbol rechts oben und dann das Haus-Symbol kommst Du zurück zur Übersichtsseite.
Prismendistanzmesser
Inv.-Nr. I/04462/88Prismendistanzmesser mit Etui, Balbreck Ainé, ParisNr. 3
Um 1890/1910
Materialien: Glas, Kunststoff, Metall, Papier
Dieses Gerät diente der optischen Entfernungsbestimmung eines Punktes im Gelände. In einen Kunststoffrahmen ist ein fünfseitiges Glasprisma eingefasst, dessen polierte Stirnseiten an zwei Stellen frei liegen. Für die Messung stand der Betrachter seitlich im 90°-Winkel zum Zielobjekt, das durch die mit einem Schieber versehene Visierseite fokussiert wurde. Der einfallende Lichtstrahl wird im Glas um 90° umgelenkt und in zwei Wege aufgespalten. Ist deren Abstand bekannt, ergibt sich nach dem Prinzip der Triangulation die Entfernung des beobachteten Objektes. Geräte dieses Typs ermöglichen genaue Messungen über Entfernungen von 2.000 bis 3.000 Meter. Das französische, russische und bulgarische Militär verwendeten Prismendistanzmesser unter anderem für ihre Artillerien.
Über das Drei-Striche-Symbol rechts oben und dann das Haus-Symbol kommst Du zurück zur Übersichtsseite.
Materialien: Glas, Kunststoff, Metall, Papier
Dieses Gerät diente der optischen Entfernungsbestimmung eines Punktes im Gelände. In einen Kunststoffrahmen ist ein fünfseitiges Glasprisma eingefasst, dessen polierte Stirnseiten an zwei Stellen frei liegen. Für die Messung stand der Betrachter seitlich im 90°-Winkel zum Zielobjekt, das durch die mit einem Schieber versehene Visierseite fokussiert wurde. Der einfallende Lichtstrahl wird im Glas um 90° umgelenkt und in zwei Wege aufgespalten. Ist deren Abstand bekannt, ergibt sich nach dem Prinzip der Triangulation die Entfernung des beobachteten Objektes. Geräte dieses Typs ermöglichen genaue Messungen über Entfernungen von 2.000 bis 3.000 Meter. Das französische, russische und bulgarische Militär verwendeten Prismendistanzmesser unter anderem für ihre Artillerien.
Über das Drei-Striche-Symbol rechts oben und dann das Haus-Symbol kommst Du zurück zur Übersichtsseite.
Vorher/Nacher Ansicht
Prismendistanzmesser mit Digitalisat
Mit dem Schieberegler kannst Du zwischen
der Fotoansicht und der Röntgenansicht des Prismendistanzmessers wechseln.
Klicke dazu zunächst auf den Play-Button unten
links und nutze dann den Schieberegler. Klicke zum Beenden der Anwendung wieder unten links auf "Schliessen".
der Fotoansicht und der Röntgenansicht des Prismendistanzmessers wechseln.
Klicke dazu zunächst auf den Play-Button unten
links und nutze dann den Schieberegler. Klicke zum Beenden der Anwendung wieder unten links auf "Schliessen".

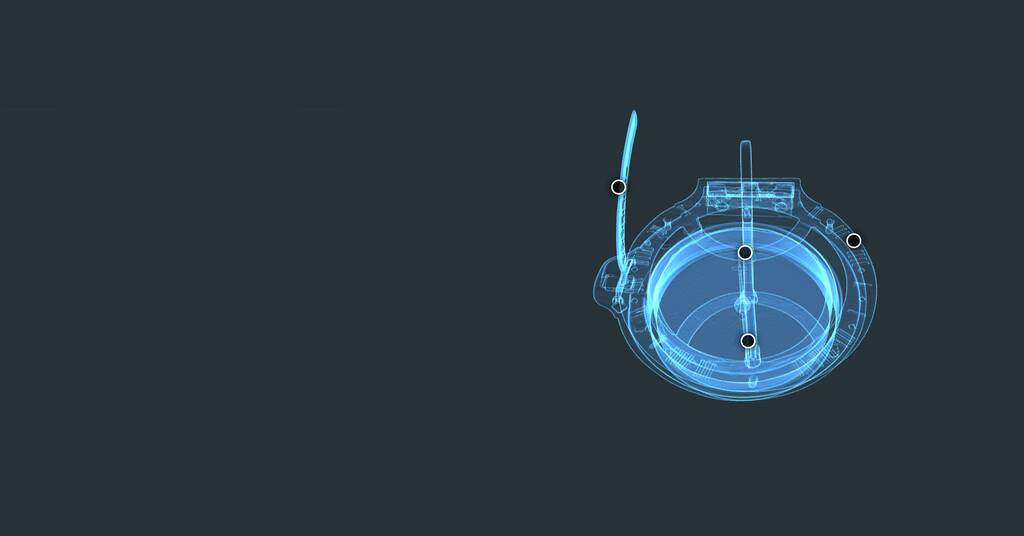

Kompass-Sonnenuhr
Inv.-Nr. I/02497/83Kompass-Sonnenuhr Nr. 4
1740 oder frühes 19.
Jahrhundert
Materialien: Messing, Glas, Eisen, Papier, Haihaut, Leder
Um die Uhrzeit zu bestimmen, muss die Sonnenuhr mithilfe des Kompasses zunächst nach Norden ausgerichtet und der Schattenzeiger senkrecht gestellt werden. Der Stundenring, erkennbar an den römischen Ziffern, wird so aufgestellt, dass die Position zum Breitengrad des Ortes passt. Am Schattenfall des Schattenzeigers auf den Stundenring kann nun die Uhrzeit abgelesen werden. Es können Breitengrade zwischen 0° und 60° nördlicher Breite eingestellt werden. Die Sonnenuhr konnte also ausschließlich auf der Nordhalbkugel der Erde verwendet werden. Die Werkstatt W & T Gilbert, London, fertigte zwischen 1800 und 1830 nahezu identische Instrumente. Am Gerät selbst fehlt die Herstellerangabe.
Über das Drei-Striche-Symbol rechts oben und dann das Haus-Symbol kommst Du zurück zur Übersichtsseite.
Materialien: Messing, Glas, Eisen, Papier, Haihaut, Leder
Um die Uhrzeit zu bestimmen, muss die Sonnenuhr mithilfe des Kompasses zunächst nach Norden ausgerichtet und der Schattenzeiger senkrecht gestellt werden. Der Stundenring, erkennbar an den römischen Ziffern, wird so aufgestellt, dass die Position zum Breitengrad des Ortes passt. Am Schattenfall des Schattenzeigers auf den Stundenring kann nun die Uhrzeit abgelesen werden. Es können Breitengrade zwischen 0° und 60° nördlicher Breite eingestellt werden. Die Sonnenuhr konnte also ausschließlich auf der Nordhalbkugel der Erde verwendet werden. Die Werkstatt W & T Gilbert, London, fertigte zwischen 1800 und 1830 nahezu identische Instrumente. Am Gerät selbst fehlt die Herstellerangabe.
Über das Drei-Striche-Symbol rechts oben und dann das Haus-Symbol kommst Du zurück zur Übersichtsseite.
Dosensextant
Inv.-Nr. I/08989/00 Pos. 77Dosensextant mit Lederetui, H. Hughes & Son Ltd., London, Nr. 1070Nr. 5
1915
Materialien: Messing, Glas, Leder, Papier
Dieser Dosensextant ist ein Winkelmessinstrument zur Bestimmung des Breitengrades eines Ortes auf der Erdoberfläche. Er ähnelt dem maritimen Sextanten, der in der Seefahrt verwendet wurde. Die kurzen Pfeile auf Gerät und Etui weisen darauf hin, dass er für das britische Militär hergestellt wurde. Im Röntgenbild werden die Einzelteile des Gerätes sichtbar.
Über das Drei-Striche-Symbol rechts oben und dann das Haus-Symbol kommst Du zurück zur Übersichtsseite.
Materialien: Messing, Glas, Leder, Papier
Dieser Dosensextant ist ein Winkelmessinstrument zur Bestimmung des Breitengrades eines Ortes auf der Erdoberfläche. Er ähnelt dem maritimen Sextanten, der in der Seefahrt verwendet wurde. Die kurzen Pfeile auf Gerät und Etui weisen darauf hin, dass er für das britische Militär hergestellt wurde. Im Röntgenbild werden die Einzelteile des Gerätes sichtbar.
Über das Drei-Striche-Symbol rechts oben und dann das Haus-Symbol kommst Du zurück zur Übersichtsseite.
Chinesischer Kompass
Inv.-Nr. I/02501/83 Pos. 2Chinesischer Feng-Shui-Kompass Nr. 6
20. Jahrhundert
Materialien: Hölzer, Messing, Kalknatronglas, Farben
Auf seiner Oberseite trägt dieser Kompass drei konzentrische Kreise mit Schriftzeichen aus der chinesischen Kosmologie, so unter anderem für die Himmelsrichtungen. Eine Linie auf einem Metallplättchen im Zentrum weist nach Norden und Süden. Die chinesischen Zeichen am Boden nennen die Provinz Anhui im Osten Chinas als Herstellungsort. Kompasse wie dieser wurden nicht in der Nautik verwendet, sondern dienten Feng-Shui-Praktiker:innen zur Ausrichtung von Objekten sowie der Zeitbestimmung bei chinesischen Weissagungsritualen.
Über das Drei-Striche-Symbol rechts oben und dann das Haus-Symbol kommst Du zurück zur Übersichtsseite.
Materialien: Hölzer, Messing, Kalknatronglas, Farben
Auf seiner Oberseite trägt dieser Kompass drei konzentrische Kreise mit Schriftzeichen aus der chinesischen Kosmologie, so unter anderem für die Himmelsrichtungen. Eine Linie auf einem Metallplättchen im Zentrum weist nach Norden und Süden. Die chinesischen Zeichen am Boden nennen die Provinz Anhui im Osten Chinas als Herstellungsort. Kompasse wie dieser wurden nicht in der Nautik verwendet, sondern dienten Feng-Shui-Praktiker:innen zur Ausrichtung von Objekten sowie der Zeitbestimmung bei chinesischen Weissagungsritualen.
Über das Drei-Striche-Symbol rechts oben und dann das Haus-Symbol kommst Du zurück zur Übersichtsseite.
Vorher/Nacher Ansicht
Chinesischer Kompass mit Digitalisat
Mit dem Schieberegler kannst Du zwischen der Fotoansicht und der
Röntgenansicht des Kompasses wechseln. Klicke dazu zunächst auf den Play-Button
unten links und nutze dann den Schieberegler.
Klicke zum Beenden der Anwendung wieder unten links auf "Schliessen".
Zurück zur Übersichtsseite
Zum AnfangMetalldorn
Ein senkrecht in den Kompassboden eingelassener
Metalldorn dient als Auflage für das kegelförmige Hüttchen.
Kompassrahmen Hölzer
Der Kompassrahmen ist aus zwei verschiedenen Holzarten
gefertigt.
Natronglas
In den Rahmen eingefasst ist
eine Glasplatte, die sich im Röntgenbild von den metallischen
Bauteilen unterscheidet.
Kegelförmiges Hüttchen
Durch die Bohrung im Metallplättchen ist ein kegelförmiges
Hütchen gesteckt, das auf dem Metalldorn aufsitzt. Es trägt die waagrechte,
bewegliche Kompassnadel.
Metallplatte
Die Metallplatte mit Bohrung
ist seitlich rundumlaufend in den Holzrahmen eingefasst.
Dosensextant Hotspots
Oberes Gehäusefenster
Durch das große obere Gehäusefenster gelangt das
Bild des anvisierten Himmelskörpers in den Sextanten.
Um wieder auf die Startseite des Taschensextanten zu gelangen: Klicke hier
Um wieder auf die Startseite des Taschensextanten zu gelangen: Klicke hier
Indexspiegel
Der Indexspiegel sitzt auf dem à
Zeigerarm, bewegt sich mit diesem und reflektiert das Bild des Himmelskörpers
zum à
Horizontspiegel.
Um wieder auf die Startseite des Taschensextanten zu gelangen: Klicke hier
Um wieder auf die Startseite des Taschensextanten zu gelangen: Klicke hier
Horizontspiegel
Der unbewegliche Horizontspiegel reflektiert das
Bild des Himmelskörpers zum à Visier. Durch das Gehäusefenster vor dem
Horizontspiegel sieht der / die Benutzer:in zugleich den Horizont.
Um wieder auf die Startseite des Taschensextanten zu gelangen: Klicke hier
Um wieder auf die Startseite des Taschensextanten zu gelangen: Klicke hier
Visier
Durch das Visier sieht der / die Benutzer:in das
doppelt gespiegelte Bild des Himmelskörpers und den vorausliegenden Horizont
gleichzeitig.
Um wieder auf die Startseite des Taschensextanten zu gelangen: Klicke hier
Um wieder auf die Startseite des Taschensextanten zu gelangen: Klicke hier
Zeigerarm
Der Zeigerarm, auch Alhidade genannt, kann
mittels eines Drehknopfs mit Zahnradquadrant im Gehäuseinneren so eingestellt
werden, dass der doppelt gespiegelte Himmelskörper auf dem Horizont zu stehen
scheint. Der à
Indexspiegel bewegt sich zusammen mit dem Zeigerarm.
Um wieder auf die Startseite des Taschensextanten zu gelangen: Klicke hier
Um wieder auf die Startseite des Taschensextanten zu gelangen: Klicke hier
Gradbogen
Auf dem Gradbogen oder Nonius wird der gemessene
Winkel zwischen Himmelskörper und Horizont abgelesen. Die Skala erlaubt
Messungen bis 140°. Bei Messungen auf den Polarstern gibt der Messwinkel
unmittelbar den Breitengrad an, bei Messungen auf die Sonne muss umgerechnet
werden.
Um wieder auf die Startseite des Taschensextanten zu gelangen: Klicke hier
Um wieder auf die Startseite des Taschensextanten zu gelangen: Klicke hier
Lupe
Mit der Lupe kann der Winkel exakt abgelesen werden. Die Lupe lässt sich unabhängig von der Alhidade bewegen. Bei der Bestimmung des Breitengrades mithilfe eines Sextanten können selbst kleine Abweichungen zu einem fehlerhaften Ergebnis führen.
Um wieder auf die Startseite des Taschensextanten zu gelangen: Klicke hier
Um wieder auf die Startseite des Taschensextanten zu gelangen: Klicke hier
Filtergläser
Bei Messungen auf die Sonne schützen zwei
Filtergläser das Auge des / der Messenden; sie werden über Hebel eingestellt.
Um wieder auf die Startseite des Taschensextanten zu gelangen: Klicke hier
Um wieder auf die Startseite des Taschensextanten zu gelangen: Klicke hier
Schlüssel
Mit dem Schlüssel kann der Horizontspiegel bei
Bedarf mittels eines Vierkantstabs vorne unten am Gehäuse eingestellt werden.
Um wieder auf die Startseite des Taschensextanten zu gelangen: Klicke hier
Um wieder auf die Startseite des Taschensextanten zu gelangen: Klicke hier
